DFX란 무엇인가
X는 하나의 목표가 아니라 수명주기의 여러 관점들입니다
DFX는 Design for X의 약자이며, 제품 수명주기의 여러 관점을 설계 초기 단계에서 동시에 고려하도록 돕는 통합 설계 방법론입니다. 여기서 X는 제조성과 조립성, 품질과 원가, 신뢰성과 서비스성, 환경성 같은 다양한 관점을 가리키는 일종의 변수이며, 상황과 제품에 따라 선택되는 축들의 집합으로 이해하는 편이 정확합니다. 하나의 고정된 목표가 아니라 여러 시선을 설계 테이블 위로 동시에 불러오는 장치라는 점이 DFX의 첫 번째 특징입니다.
서로 다른 X는 때로는 상충하고 때로는 협력하는 긴장 관계에 놓여 있습니다. 조립을 쉽게 만들려다 보면 부품 단가가 올라가기도 하고, 원가를 낮추려다 보면 신뢰성이 흔들리기도 합니다. DFX는 이 긴장을 양산 직전이 아니라 설계 도면 위에서 미리 드러내어, 트레이드오프를 감각이 아닌 정량 지표로 판단할 수 있도록 돕는 접근입니다. 결정의 근거를 회의록이 아니라 도면과 수치 평가지에 남기는 것이 핵심입니다.
알앤비디파트너스는 2012년 DFX 초우량 설계 방법론을 독자적으로 체계화하여, 제조 기업의 설계 혁신 현장에 적용해 왔습니다. 설계자가 도면을 그리는 그 순간부터 제조·조립·원가·신뢰성을 함께 검토할 수 있도록 체크리스트와 평가지를 실무 도구로 다듬어 왔습니다.
왜 설계 단계가 전부인가
제품 원가의 70~80%가 설계 단계에서 이미 결정됩니다
여러 실증 연구와 산업 보고서가 공통적으로 지적하는 사실은, 제품 수명주기 비용의 대략 70에서 80 퍼센트가 설계 단계에서 이미 결정된다는 점입니다. 도면이 확정된 이후에는 공정을 아무리 정교하게 개선해도 큰 폭의 원가 절감이 어렵습니다. 설계 자유도가 가장 높은 바로 그 시점에 여러 X 관점을 함께 불러들이지 않으면, 하류 단계에서 치르게 되는 대가는 기하급수적으로 커집니다.
설계 변경 비용은 단계를 넘어갈 때마다 대략 열 배씩 증폭된다고 알려져 있습니다. 개념 설계 단계에서 1이었던 비용이 시제품 단계에서 10이 되고, 양산 준비 단계에서 100이 되며, 양산이 시작된 이후에는 1000을 넘기는 경우도 드물지 않습니다. 이 법칙은 금형 수정, 협력사 일정 재조정, 인증 재취득 같은 연쇄 비용을 함께 반영한 경험적 수치입니다.
많은 기업에서 설계 부서와 제조 부서는 여전히 분리되어 있습니다. 설계자는 기능과 성능 지표를 먼저 바라보고, 제조 현장의 제약과 숙련도 차이는 뒤늦게 전달되는 경우가 흔합니다. 그 결과 도면 위에서는 완벽해 보였던 제품이 양산 직전 단계에서 금형 수정과 일정 지연의 파도를 맞고, 예산과 출시 일정이 동시에 흔들리는 상황이 반복됩니다. DFX는 이 구조적 단절을 설계 단계에서 원천적으로 차단하려는 시도입니다.
DFX가 바꾸는 세 가지 관점
시점과 협업과 평가, 일하는 방식 자체를 바꿉니다
첫째, DFX는 판단의 시점을 앞당깁니다. 기능이 확정된 이후에 제조성과 신뢰성을 검토하는 관행에서 벗어나, 콘셉트 스케치 단계에서부터 수명주기의 여러 관점을 함께 불러옵니다. 설계 자유도가 가장 높은 시점에 가장 많은 X를 고려하는 것이 이 관점 전환의 원칙입니다. 이 시점에서 내린 한 줄의 결정이 뒤이어 수백만 원의 금형 수정이나 수 주의 일정 지연을 만들 수도, 막을 수도 있습니다.
둘째, DFX는 협업의 구조를 바꿉니다. 관문을 차례로 통과하며 다음 부서로 책임을 넘기는 순차 방식이 아니라, 설계와 생산기술, 품질과 서비스가 같은 테이블에서 의견을 교환하는 동시 협업 방식으로 이동합니다. 1980년대 후반 미국에서 정립된 동시공학이라는 패러다임은 이 협업을 가리키는 용어이며, DFX는 그 패러다임을 실무에서 구현하는 구체적 실행 언어에 해당합니다.

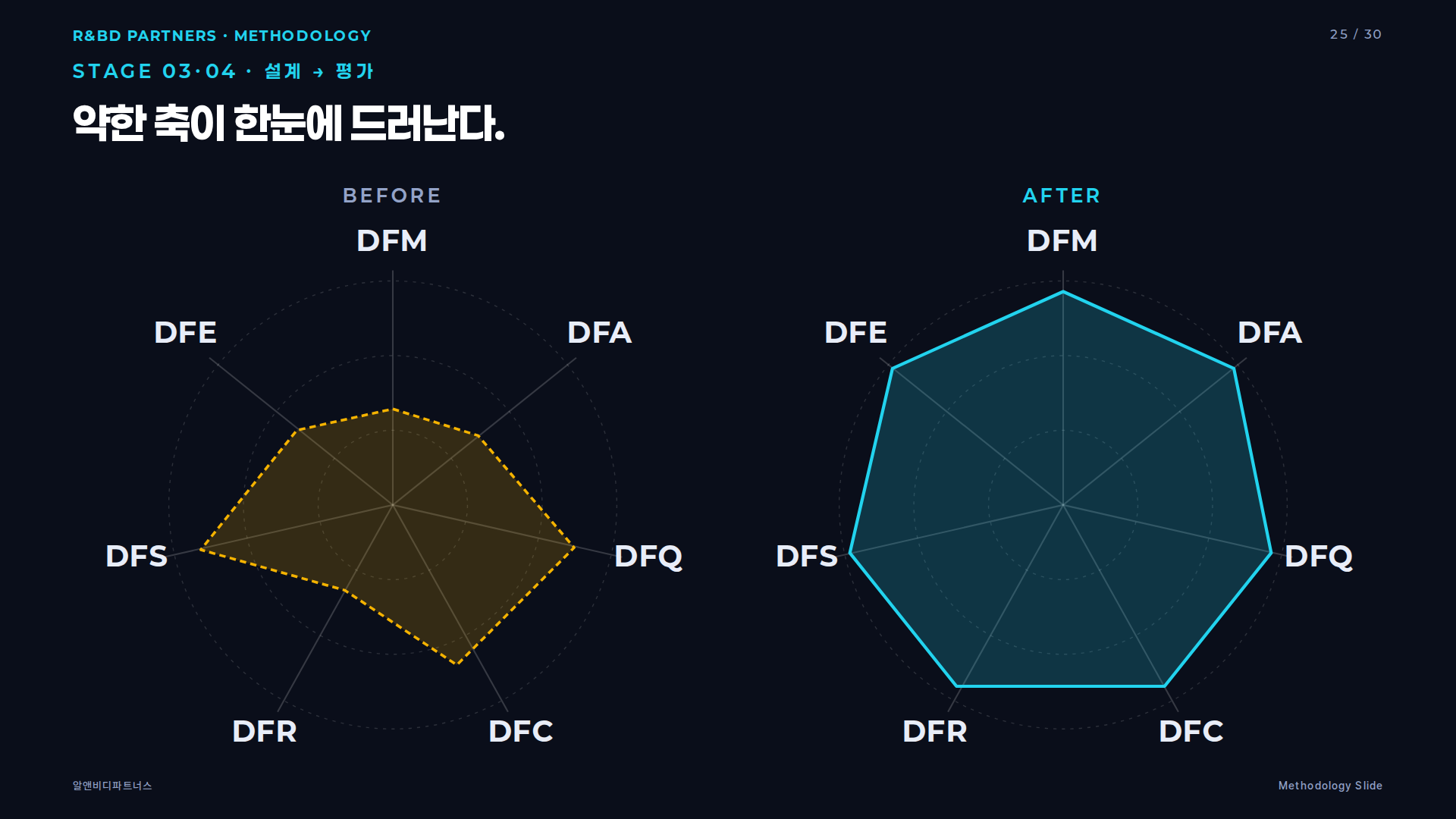

셋째, DFX는 평가의 언어를 바꿉니다. 조립 효율 지표, 부품 수, 목표 원가 달성율, 고장 모드의 위험 우선도 점수 같은 정량 지표가 설계 회의의 주인공이 됩니다. 방사형 다이어그램 위에 여러 X 축의 점수를 함께 얹으면, 어느 축이 약하고 어느 축이 과잉인지 한 장의 그림으로 드러납니다.
DFX의 기원과 흐름
1980년대 동시공학의 실천 언어로 출발했습니다
DFX의 뿌리는 1983년 Boothroyd와 Dewhurst가 미국 로드아일랜드대학교에서 상용화한 DFMA 방법론으로 거슬러 올라갑니다. 조립 효율을 수치로 평가하는 정량 도구가 처음으로 업계에 보급된 사건이었고, 설계를 감각이 아닌 지표로 이야기하는 문화가 이 시점부터 자리 잡기 시작했습니다. 이듬해 IBM이 ProPrinter 개발에 DFMA를 적용하여 부품 수를 65 퍼센트 줄이고 조립 시간을 90 퍼센트 단축한 사례가 공개되면서, DFX 확산의 불이 본격적으로 댕겨졌습니다.
1988년 미국 방위고등연구계획국이 발표한 보고서는 동시공학이라는 개념을 공식 용어로 정립했습니다. 뒤이어 1996년 Huang이 엮은 DFX 핸드북은 제조와 조립을 넘어 환경성, 서비스성, 신뢰성, 분해성 같은 다양한 X들을 체계적으로 확장했고, 이때부터 DFX는 단일 도구가 아니라 관점들의 계열로 이해되기 시작했습니다.
오늘날 DFX는 CAD와 PLM, 수명주기 평가 도구와 결합되어 설계 환경 자체에 내장되는 방향으로 진화하고 있습니다. 삼성전자와 LG전자를 비롯한 국내 대형 제조사 역시 DFMA와 DFR 기반 설계 검토를 개발 프로세스의 표준 관문으로 운용하고 있습니다.
실행 프로세스 다섯 단계
X 선정에서 개선까지, 동일한 리듬을 반복합니다
첫 번째 단계는 X 선정입니다. 제품의 가치 사슬과 리스크 프로파일에 따라 가장 아픈 축을 먼저 고르고, 그 축을 개선하면 사업 지표가 어떻게 움직이는지 합의합니다. 단순 구조의 대량생산 제품에서는 제조성과 조립성이 먼저이고, 복잡 시스템의 장기 운용 제품에서는 신뢰성과 서비스성이 우선 올라옵니다. 선정된 X는 프로젝트의 성과 지표와 직결됩니다.

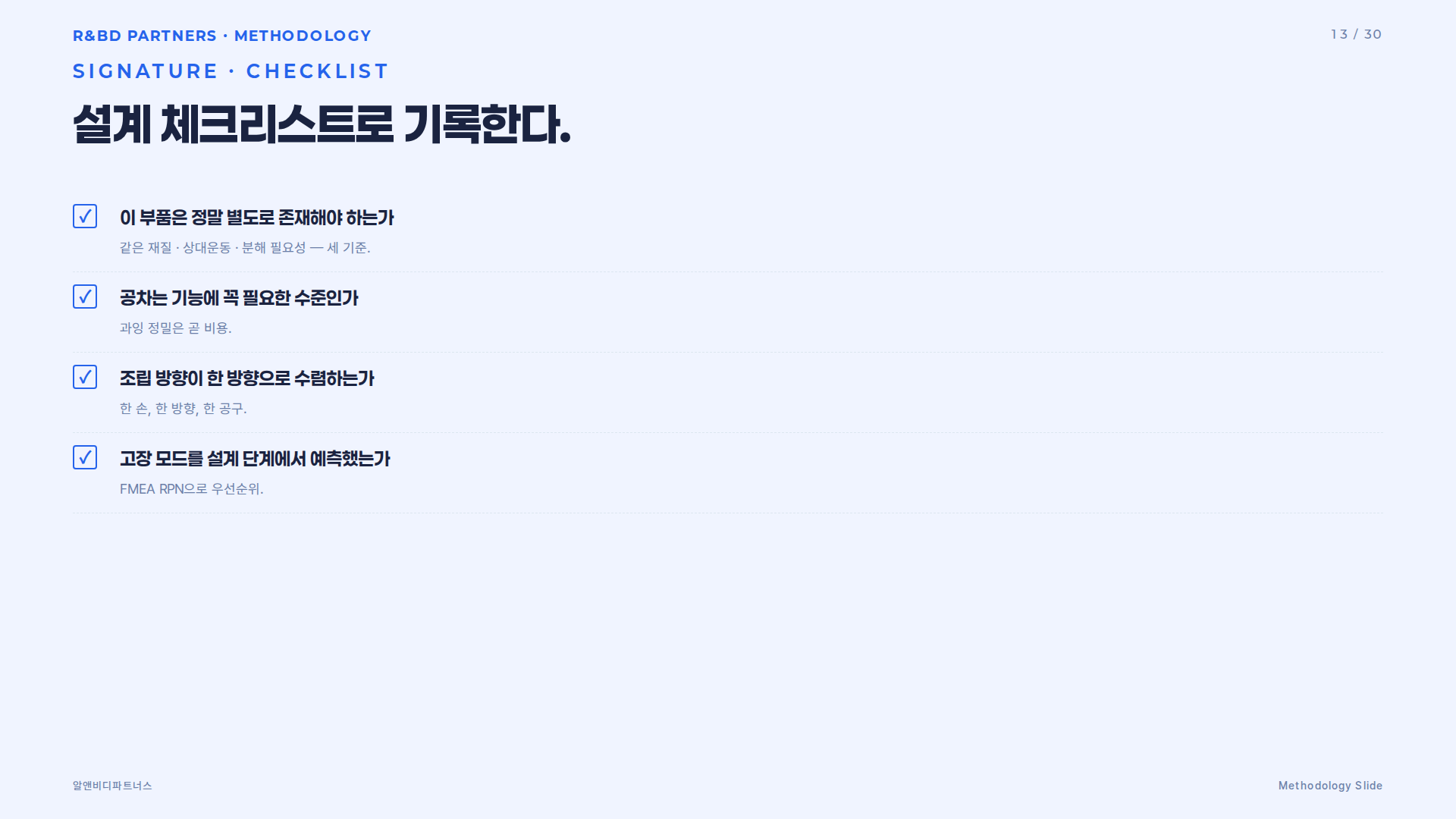

두 번째 단계는 요구 분석이며, 각 X의 요구사항을 체크리스트와 정량 지표로 풀어서 문서화합니다. 세 번째 단계는 설계 반영이고, 부품 통합과 공차 완화, 체결 방식 단순화 같은 원칙을 회의록이 아니라 도면에 새기는 일입니다. 체크리스트는 잔소리가 아니라 조직이 같은 실수를 반복하지 않기 위한 기억 저장소로 기능합니다.
네 번째 단계는 평가입니다. DFA 인덱스, 원가 모델, FMEA 위험 우선도를 방사형 다이어그램 위에 함께 얹으면 어느 축이 약한지 한눈에 드러납니다. 다섯 번째 단계는 개선이며, 약한 축을 중심으로 재설계 루프를 돌리되, 한 축을 개선했을 때 다른 축이 흔들리지 않는지 함께 확인하며 균형점을 찾습니다. 추가 개선의 비용이 기대 이득을 넘어서는 순간 루프는 정지합니다.
네 개의 실행 도구
DFMA, DFE, DFR, DFC가 각 축을 수치로 만듭니다

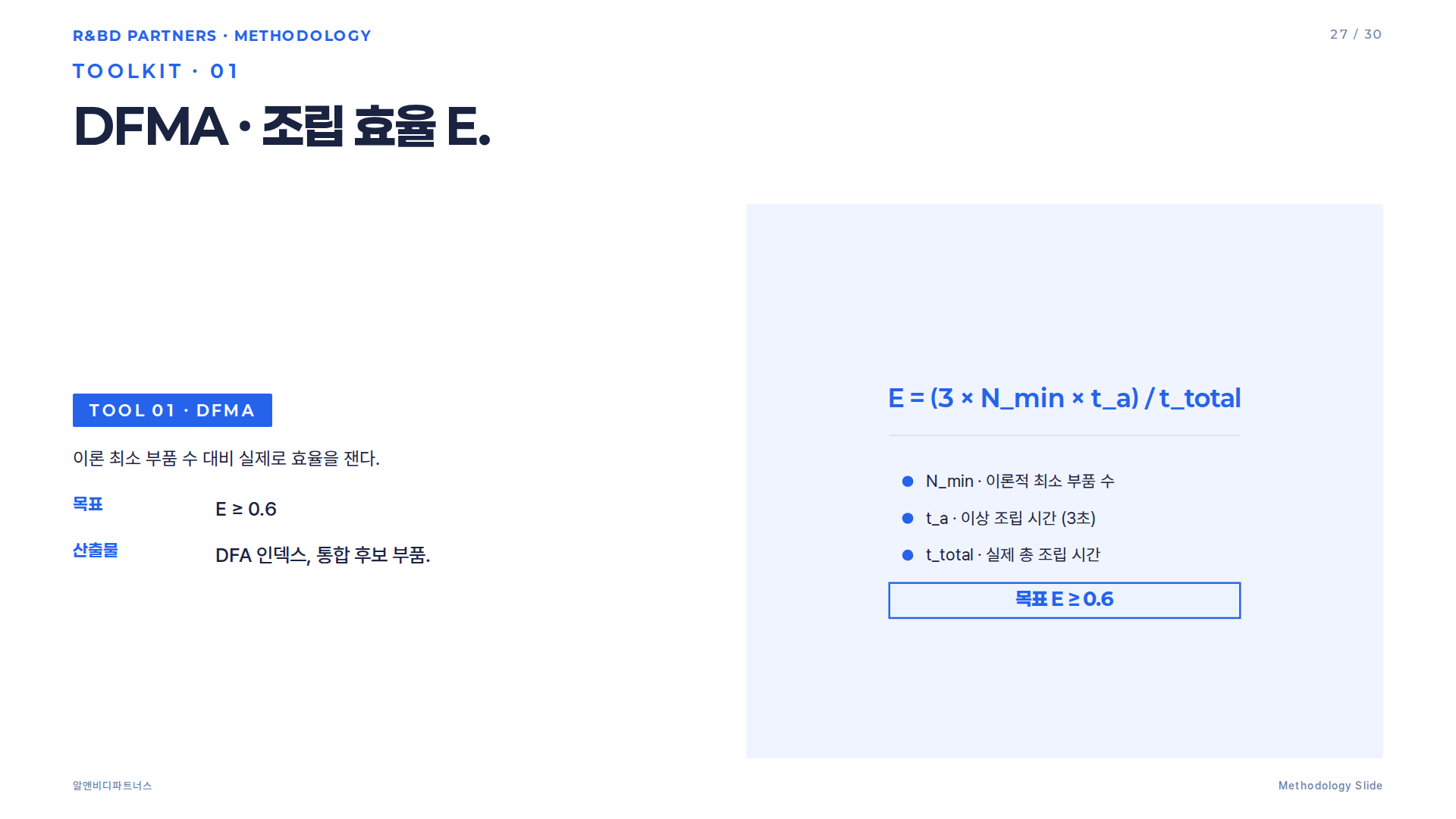

DFMA는 Boothroyd와 Dewhurst가 제안한 조립 효율 지표를 기반으로 설계를 평가하는 도구입니다. 이론적 최소 부품 수와 실제 조립 시간으로부터 효율 E를 계산하여, 어떤 부품을 통합할 수 있는지 수치로 후보를 제시합니다. 같은 재질인지, 상대운동이 필요한지, 분해가 필요한지라는 세 가지 질문이 부품 통합 판단의 기준이 되며, 설계 회의에서 가장 먼저 등장하는 공통 언어입니다.
DFE는 환경 체크리스트와 간이 수명주기 평가를 결합하여 사용합니다. 단일 소재로 통합 가능한지, 분리 체결 구조인지, 재활용 표기가 있는지, 유해물질 규제에 적합한지 같은 질문을 설계 초기 단계에서 던져, 제품 수명 끝단의 위험을 앞당겨 해소합니다. 규제 대응이 개발 막바지에 부담으로 돌아오는 일을 예방하는 장치이기도 합니다.
DFR은 고장 모드 영향 분석으로 위험 우선도를 계산하고, 점수가 높은 항목을 구조적으로 제거하거나 검출 가능성을 높입니다. DFC는 목표 원가를 먼저 설정한 뒤 부품과 공정 단위로 원가 기여도를 분해하여, 과잉 사양이나 불필요한 비용 요소를 걷어냅니다. 네 도구 모두 숫자를 매개로 설계자와 생산기술, 품질, 서비스 담당자가 같은 언어로 대화할 수 있게 해 줍니다.
적용 사례와 성과
가공 공정 75% 감소, 조립 공정 67% 감소의 구체적 결과
대원포티스 승마시뮬레이터 역설계 프로젝트에서 DFM과 DFA 원칙을 체계적으로 적용했습니다. 기존 제품을 분해하여 부품별 제조성과 조립성을 정량적으로 평가하고, 이를 근거로 재설계를 진행한 결과, 가공 공정 수를 75 퍼센트 줄이고 조립 공정 수를 67 퍼센트 줄이는 성과를 달성했습니다. 부품 수 감소와 공정 단순화가 동시에 이뤄지면서 제조 원가와 생산 리드타임이 함께 개선되었습니다.
임페리얼스포츠 본딩장비 개발 프로젝트에서는 설계 단계의 X 통합 검토를 통해 기능 요구사항을 충족하면서도 제조 효율을 극대화한 설계를 완성했습니다. 한 축만 집중적으로 최적화한 결과가 아니라, 여러 축을 함께 바라보며 균형점을 찾는 접근이 구체적 성과를 만든 사례였고, 이후 후속 기종 개발에서도 DFX 프로토콜이 표준 절차로 정착했습니다.
알앤비디파트너스는 2012년 DFM과 DFA, DFC와 DFR을 통합한 DFX 초우량 설계 방법론을 독자 개발했고, 이후 설계 혁신 컨설팅과 기업 교육에서 실무 도구로 지속 활용해 왔습니다. 설계자가 도면 작성 단계에서부터 제조와 조립, 원가와 신뢰성을 체계적으로 검토할 수 있도록 돕는 체크리스트와 평가지를 지속적으로 다듬어 현장에 공급하고 있습니다.
