고령화 사회와 배리어프리 — 욕실이 달라져야 한다
초고령사회 진입과 욕실 복지 기기의 필요성
대한민국은 2025년을 전후하여 65세 이상 인구가 전체의 20%를 넘는 '초고령사회'에 진입하고 있습니다. 노령 인구의 증가와 함께 장애인, 노인, 어린이 등 다양한 신체 조건을 가진 사람들이 동일한 공간에서 불편 없이 생활할 수 있도록 하는 '배리어프리(Barrier-Free, 장벽 없는 환경)' 개념이 주거 설계의 핵심 이슈로 부상했습니다.
욕실은 배리어프리가 가장 절실하게 필요한 공간 중 하나입니다. 표준 세면대 높이는 성인 기준으로 설계되어 있어 휠체어 사용자나 키가 작은 아동에게는 너무 높고, 노인이 오랫동안 허리를 굽혀 세면하면 요통이 악화됩니다. 욕조에서 기립 보조가 필요한 노인과 장애인에게 기존 욕실 구조는 낙상 사고의 위험 지점이기도 합니다. 이 문제를 해결하는 전동 승강식 욕실 가변 기기의 필요성이 명확했습니다.

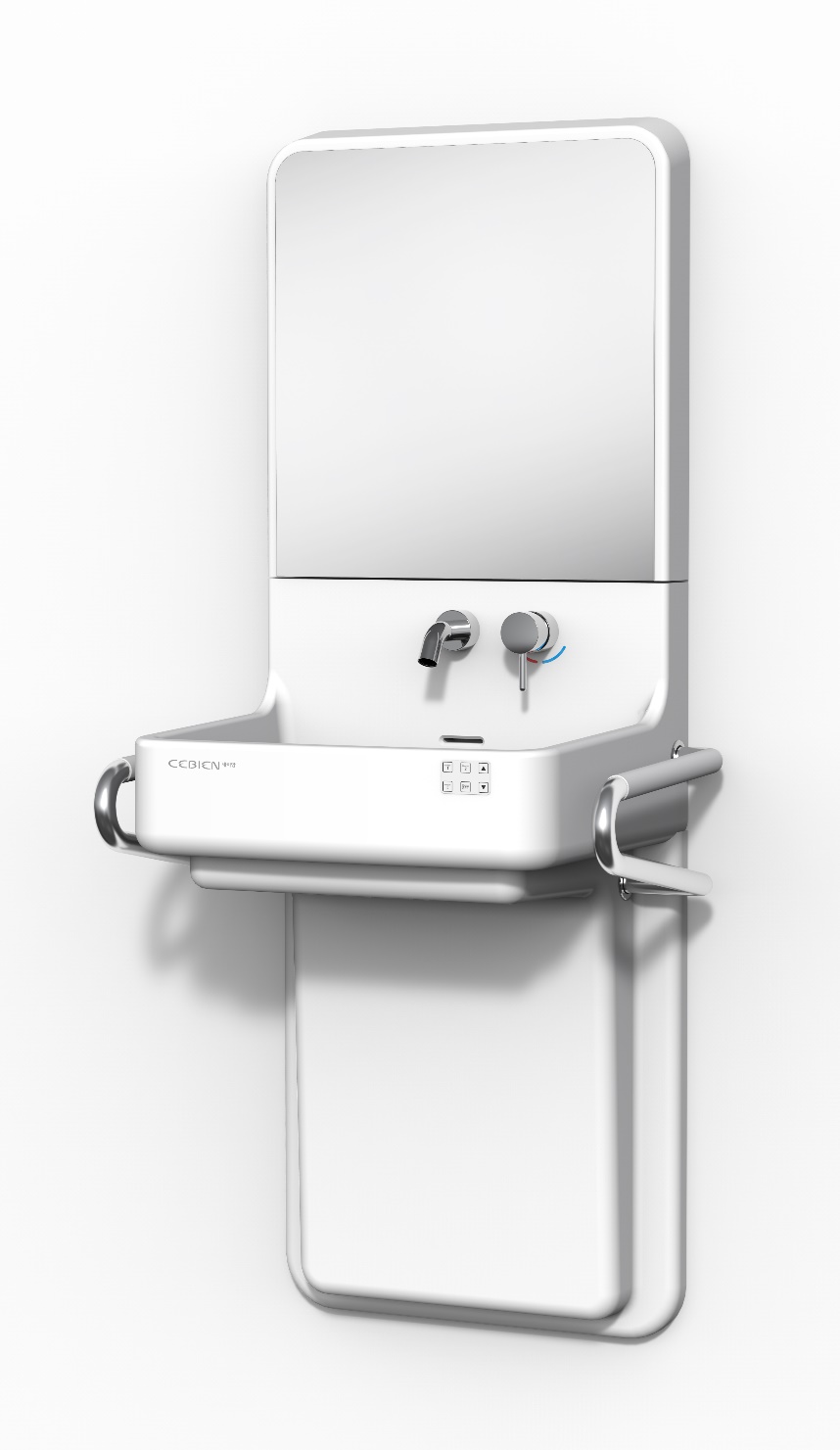

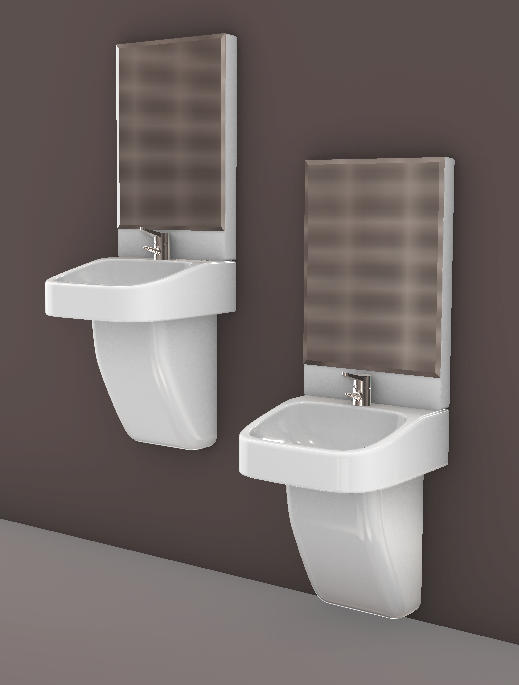

세비앙은 욕실 복지·보조 기기 전문 업체로, 고령화 사회에서 수요가 급증하는 배리어프리 욕실 제품을 개발하고자 알앤비디파트너스와 협업을 진행했습니다. 개발 제품은 두 가지였습니다. 첫째, 전동으로 높이가 조절되는 승강식 세면대 — 서서 씻는 성인부터 휠체어 사용자까지 모두 편리하게 사용할 수 있는 세면대. 둘째, 전동 승강식 목욕 보조 의자 — 노인이나 장애인이 욕조 출입과 목욕 과정에서 안전하게 기립·착석할 수 있도록 돕는 의자. 두 제품 모두 전동 리니어 액추에이터를 활용한 승강 메커니즘을 핵심으로 합니다.
해외 사례 벤치마킹 — 선도 제품에서 방향을 찾다

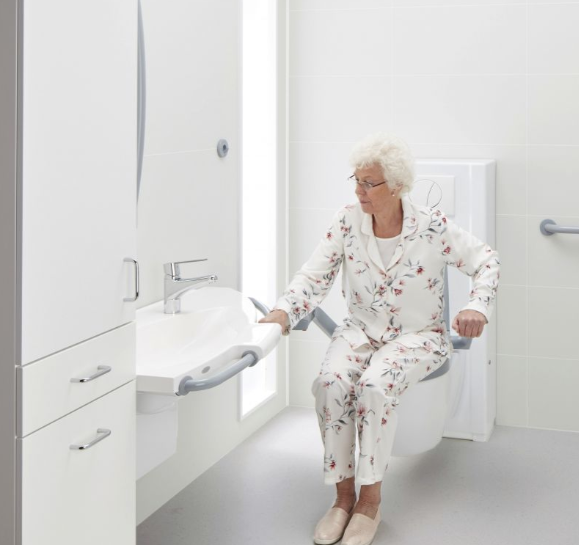

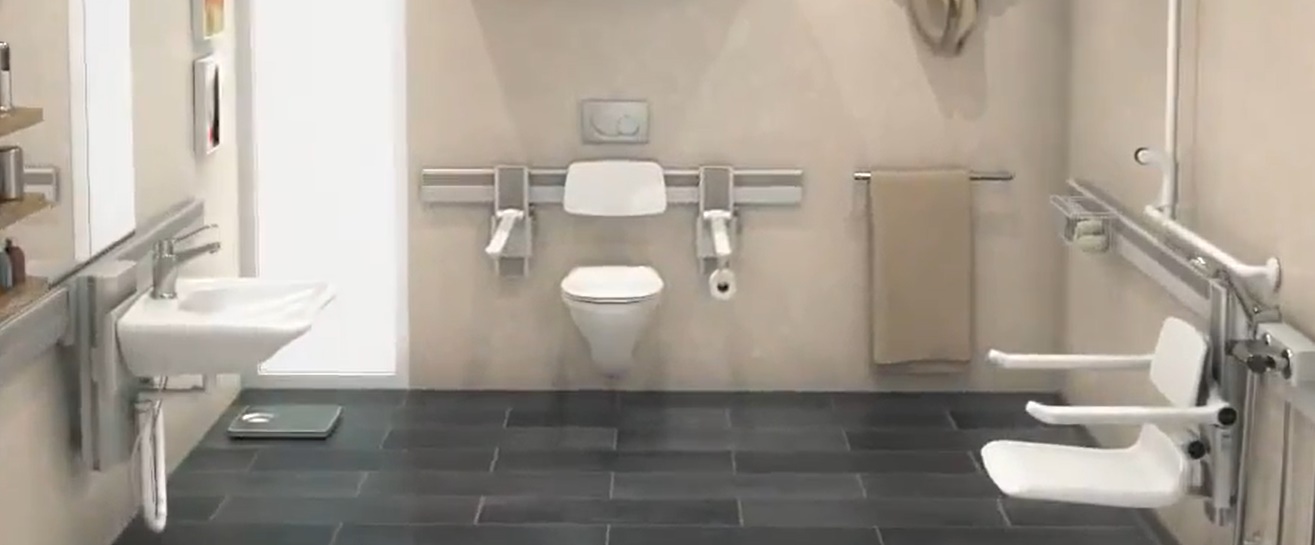

배리어프리 욕실 기기 분야의 해외 선도 제품들을 벤치마킹했습니다. 핀란드 '프롬유(Fromju)'의 전동 목욕 보조 의자가 주요 참조 제품이었습니다. 프롬유는 상하 높이 조절과 좌우 이동 기능을 갖추고, 겨드랑이 지지대를 포함한 전신 지지 구조로 노인의 기립 보조까지 지원하는 제품입니다. 스웨덴, 독일 등 복지 선진국에서도 다양한 전동 승강 욕실 기기가 상용화되어 있었습니다.
해외 제품들의 공통적인 특징은 사용자의 신체 조건(신장, 체중, 활동 능력)에 맞게 높이를 조절할 수 있다는 점, 전동과 수동을 겸용할 수 있다는 점, 그리고 욕실의 습식 환경에서도 안전하게 사용할 수 있도록 방수·방청 설계가 적용되어 있다는 점이었습니다. 그러나 해외 제품들은 한국 욕실의 공간 구조, 한국 소비자의 신체 치수, 한국 시공 방식과 다른 경우가 많아 직접 수입 적용이 어렵습니다. 국내 환경에 최적화된 독자 개발이 필요한 이유였습니다.
벤치마킹 결과를 바탕으로 개발 제품의 차별화 방향을 설정했습니다. ① 한국 성인 신체 치수에 맞는 승강 범위 설정, ② 한국 표준 욕실(3~4평형 아파트 욕실) 공간에 맞는 컴팩트한 크기, ③ 한국 시공 방식(타일 벽면 앵커)에 맞는 설치 구조, ④ 전동과 수동 겸용으로 정전 시에도 사용 가능한 구조. 이 방향이 이후 설계 전반에 반영됐습니다.
휠체어 사용자, 노인, 아동 — 세 가지 신체 조건의 불편
주 사용자 3유형의 신체 조건과 욕실 사용 패턴 분석
개발 제품의 주 사용자를 세 가지 유형으로 정의하고 각각의 신체 조건과 욕실에서 겪는 불편을 상세히 분석했습니다. 첫 번째 유형은 '휠체어 사용자'입니다. 휠체어 사용자의 눈높이는 일어선 성인보다 30~40cm 낮고, 표준 높이(약 800mm)의 세면대를 사용하려면 몸을 앞으로 기울여야 해서 균형 잡기 어렵습니다. 세면대 하부 공간이 막혀 있으면 휠체어를 세면대 밑으로 넣을 수 없어 접근 자체가 불가능한 경우도 있습니다.
두 번째 유형은 '거동이 불편한 노인'입니다. 노인에게 욕실은 낙상 사고 위험이 가장 높은 공간입니다. 욕조에서 일어서다 미끄러지거나, 세면 중 갑자기 어지러움을 느끼는 경우가 많습니다. 세면대가 너무 낮으면 허리를 과도하게 굽혀야 해서 요통이 악화됩니다. 세면대 높이를 노인의 선호 높이(서서 편안하게 사용 가능한 높이, 약 900~1000mm)로 조절할 수 있다면 욕실 사용의 편의성과 안전성이 크게 향상됩니다.
세 번째 유형은 '아동 및 저신장인'입니다. 아동 전용 욕실이 따로 없는 일반 가정에서, 아이들이 표준 높이 세면대를 사용하려면 발 받침대가 필요합니다. 발 받침대는 미끄러짐 위험이 있고, 아이가 혼자 사용하기 어렵습니다. 욕실 세면대 높이를 낮게 조절할 수 있다면 아이들도 안전하게 스스로 세면할 수 있습니다. 이 세 유형의 신체 치수 분석(한국 성인 95백분위수 신장, 휠체어 좌면 높이, 아동 평균 신장)이 요구사항 정의의 기초 데이터가 됐습니다.
목욕 보조 의자 사용자 분석 — 기립 보조 메커니즘의 필요성
목욕 보조 의자의 사용자는 주로 '보호자의 도움이 필요한 노인·장애인'입니다. 욕조 출입 과정에서 가장 위험한 단계는 욕조 테두리를 넘는 순간과, 욕조 안에서 일어서는 순간입니다. 이 과정에서 미끄러지거나 균형을 잃으면 심각한 부상으로 이어질 수 있습니다. 보호자가 지원하더라도, 노인의 체중을 직접 받쳐 올리는 것은 보호자에게도 부담이 됩니다.
이 분석에서 중요한 인사이트는 '기립 보조'가 단순히 의자를 높이는 것 이상이라는 점입니다. 앉은 상태에서 일어서는 과정은 무게 중심의 이동(앞으로 이동)과 높이의 변화(위로 이동)가 동시에 일어납니다. 전동 승강 의자가 단순히 수직으로만 올라간다면, 사용자는 앞으로 기울어진 상태에서 기립해야 하는 어색함이 있습니다. 따라서 의자가 사선으로 이동하거나, 팔걸이가 들어올려지는 방식으로 사용자의 기립 동작을 지원하는 구조가 필요함이 확인됐습니다.
또한 신장 차이(150cm~180cm) 대응이 필요했습니다. 165cm 이하는 기본 액추에이터 스트로크로 커버 가능하지만, 그 이상은 겨드랑이 지지대(보듬이)의 연장 기능이 추가로 필요했습니다. 이 겨드랑이 지지대는 사용자의 체형 차이(신장, 어깨 폭)에도 대응해야 하므로, 수동 가변형(레버 잠금·해제로 길이 조절)으로 설계하기로 했습니다. 이 모든 사용자 분석 결과가 요구사항 정의 단계로 이어졌습니다.
670mm~1100mm · 150kg — 숫자로 정의된 기준
세면대 승강 범위와 하중 기준 설정
사용자 분석 결과를 바탕으로 세면대의 핵심 요구사항을 정량화했습니다. 승강 범위: 최저 670mm(아동·휠체어 사용자 기준) ~ 최고 1100mm(키 큰 성인이 서서 편안하게 사용하는 높이 기준). 이 범위를 커버하려면 430mm의 행정 거리(Stroke)가 필요합니다. 행정 거리 430mm는 시장에서 흔히 구할 수 있는 스크류식 리니어 액추에이터(Linear Actuator)의 일반 사양을 초과하는 수준이어서, 설계 방식의 창의적 해결이 필요했습니다.
최대 사용 하중: 150kgf(세면대 본체 하중 + 사용자가 기댈 때의 하중). 이 하중에서 구조 강도, 액추에이터 견인력, 가이드 레일 강성이 모두 만족되어야 합니다. 승강 속도: 20~30mm/sec(너무 빠르면 갑작스럽고, 너무 느리면 불편). 이 속도와 150kgf 하중 조건을 동시에 만족하는 시장 제품을 조사한 결과, 대부분의 저가형 액추에이터는 30kgf/30mm·sec 또는 100kgf/5mm·sec 수준이었습니다. 150kgf/20mm·sec를 만족하는 제품은 고토크형 직교형 감속기 방식으로 한정됐습니다.
내구성 요건도 설정됐습니다. 일 1회 승강 사용 시 10년 내구성을 기준으로 최소 3650회의 반복 승강 사이클에서 성능 저하가 없어야 합니다. 욕실 환경의 특성을 고려하여 IP44 이상의 방수 등급, 사용 가능 온도 0~60°C, 습도 100%까지 대응 가능한 내습성이 요구됐습니다. 아연 도금 또는 SUS304 이상의 방청 성능도 필요했습니다. 이 모든 요구사항이 메커니즘 선택과 소재 선정의 필터 기준이 됐습니다.
목욕 보조 의자 요구사항 — 기립에서 목욕까지
목욕 보조 의자의 요구사항은 세면대보다 더 복합적이었습니다. 승강 범위: 착석 높이 400mm(일반 욕실 의자 수준) ~ 최대 연장 시 신장 175cm 성인의 겨드랑이 높이 125~130cm(기립 보조 완료 후 손잡이 역할 수행). 이를 위해 액추에이터 스트로크 450mm가 필요했습니다. 최대 사용 하중: 150kgf(사용자 체중 + 보호자 지지력). 전동·수동 겸용: 정전 시에도 수동으로 승강 가능해야 합니다.
기립 보조를 위한 특수 요건도 있었습니다. 의자가 올라올 때 수직 방향만이 아니라 사선 방향으로 이동해야 사용자가 자연스러운 기립 동작을 할 수 있습니다. 이를 위해 의자와 팔걸이가 올라오면서 동시에 앞으로 이동하는 복합 동작이 필요했습니다. 또한 겨드랑이 지지대(보듬이 뭉치)는 신장 차이를 극복하기 위해 수동으로 200mm 연장 가능한 구조가 필요했습니다.
청결과 위생 요건도 중요했습니다. 욕실에서 실제 목욕을 하는 공간에 설치되므로, 세정제와 물이 직접 닿습니다. 모든 표면은 세척이 용이하고 세정제에 의한 손상이 없어야 합니다. 의자 시트는 부드럽고 물이 잘 빠지는 소재로, 금속 부품은 방수·방청 처리가 철저해야 했습니다. 이 요구사항들이 재질 선정에서 SUS, 알루미늄, ABS 플라스틱의 조합을 이끌었습니다.
430mm 행정의 역설 — 커플러로 해결한다
스크류식 액추에이터의 레일 길이 문제 — 창의적 해결
가장 먼저 해결해야 할 설계 문제가 있었습니다. 스크류식 리니어 액추에이터의 특성 때문에, 430mm 행정을 구현하려면 레일 길이가 행정의 2배 이상인 900mm 이상이 필요합니다. 이 긴 레일을 벽면에 노출 설치하면 욕실 공간이 좁아지고 미관을 해칩니다. 레일을 숨기거나 단축하는 방법이 필요했습니다.
세 가지 설계 대안을 검토했습니다. 대안 1: 케이블 또는 랙·피니언·벨트·체인 구동으로 레일 길이를 줄이는 방식. 기구 간결성, 강성, 유지보수 측면에서 불리하여 기각. 대안 2: 액추에이터를 레일 밖으로 내려 설치하는 방식. 레일 길이는 줄일 수 있지만, 액추에이터를 별도로 고정할 수단이 없고 개수구를 가리는 문제 발생. 대안 3: 액추에이터를 반대 방향(위쪽)으로 설치하고 '커플러(Coupler)'를 추가하여 길이 보상하는 방식. 이 대안이 선택됐습니다.
커플러 방식의 아이디어는 이렇습니다. 액추에이터 본체를 레일 상단에 거꾸로 설치합니다. 세면대가 아래로 내려갈 때 스크류가 위로 돌출되고, 이 돌출 부분이 거울 공간(미러 캐비닛 내부)으로 숨겨집니다. 커플러로 액추에이터 스크류와 세면대 이동자를 연결하여 움직임을 전달합니다. 이 방식으로 아래쪽 공간(개수구, 상수도 라인 배치 공간)을 침범하지 않으면서 레일도 외부에 노출시키지 않는 설계가 가능해졌습니다. 레일 전체를 커버로 감싸 외관상 하나의 판으로 보이게 하고, 거울·선반이 이 커버와 함께 상하로 이동하도록 통합 설계됐습니다.
목욕 보조 의자 — 전동과 수동의 균형점 찾기
목욕 보조 의자에서는 전동 방식과 수동 방식의 장단점을 비교하여 최적 방식을 결정했습니다. 수동 방식(기계식 보조 기구): 방수에 유리하고 기구가 간단하지만, 보호자가 직접 힘을 써야 하고 높낮이 조절이 번거로우며 상대적으로 공간이 많이 필요합니다. 전동 방식(리니어 액추에이터): 공간 활용 유리, 힘 불필요, 사용자 키에 따른 가변 가능하지만 방수 설계에 신경을 써야 합니다.
세비앙의 제품 컨셉이 전동 제어를 기본으로 하는 만큼, 전동 방식을 선택하되 정전 시 수동 전개가 가능하도록 하는 '전동·수동 겸용' 방식으로 결정됐습니다. 전동 전개는 리니어 액추에이터가 담당하고, 수동 전개는 엘라스토머(고탄성 소재) 손잡이를 당기는 방식으로 구현했습니다. 당기는 방향이 수직에 가까울수록 작동이 쉬워지도록 핀치 포인트를 설계에 반영했습니다.

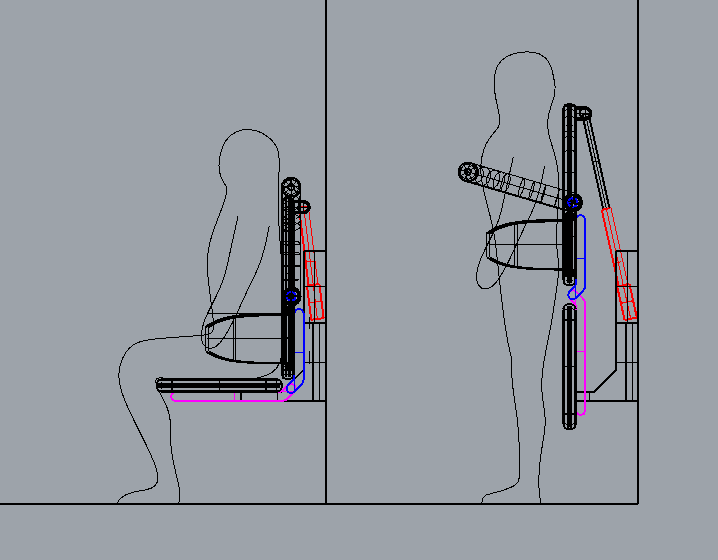

의자의 사선 이동(수직+수평 복합 동작) 구현을 위해서는 힌지(회전 연결부) 위치와 자유도(Degree of Freedom)를 신중하게 설계해야 했습니다. 단순 힌지로는 수직 승강만 가능하므로, 의자 좌판과 등받이의 연결 구조에 여러 개의 힌지를 적절히 배치하여 올라오면서 앞으로 이동하는 복합 동작을 구현했습니다. 이 힌지 배치가 기립 동작의 자연스러움을 결정하는 핵심 설계 변수였습니다.
레일·액추에이터·커버 — 전체 승강 시스템 상세 설계
세면대 승강 레일 및 가이드 구조 설계

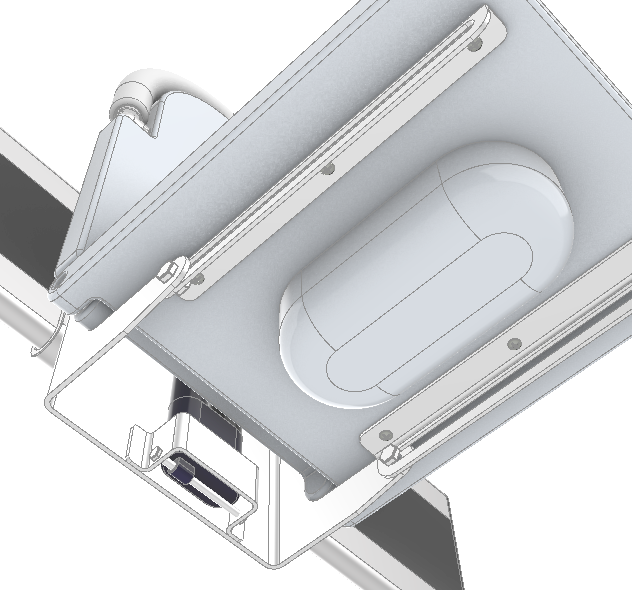

승강 레일의 기본 구조를 설계했습니다. 고정부(벽면에 앵커 고정)와 이동부(세면대와 일체로 이동)는 알루미늄 압출재(Al6061)를 사용했습니다. 압출재는 단면 형상을 자유롭게 설계할 수 있어 강성을 최적화하면서 경량화가 가능합니다. 가이드 방식은 도브테일(Dovetail) 방식을 채택했습니다. 도브테일은 수평 방향의 빠짐을 방지하면서 수직 방향의 슬라이딩을 허용하는 구조로, 세면대가 기울거나 흔들리지 않도록 하는 안정적인 가이드를 제공합니다.
고정부는 벽면과 4점 앵커 마운트로 고정됩니다. 앵커 위치는 바닥에서 500mm 높이를 기준으로, 타일 시공된 욕실 벽면의 앵커 가능 위치를 고려하여 설계됐습니다. 볼트와 너트는 욕실의 습식 환경에서 부식되지 않도록 SUS316을 사용했습니다. 이동자(세면대가 붙어서 상하로 이동하는 부품)에는 세면대 파이프, 수전, 배관을 연결하는 취부 홀이 설계됐습니다. 이동자가 이동해도 배관이 따라 이동하는 플렉시블 호스 방식으로 배관 연결이 설계됐습니다.

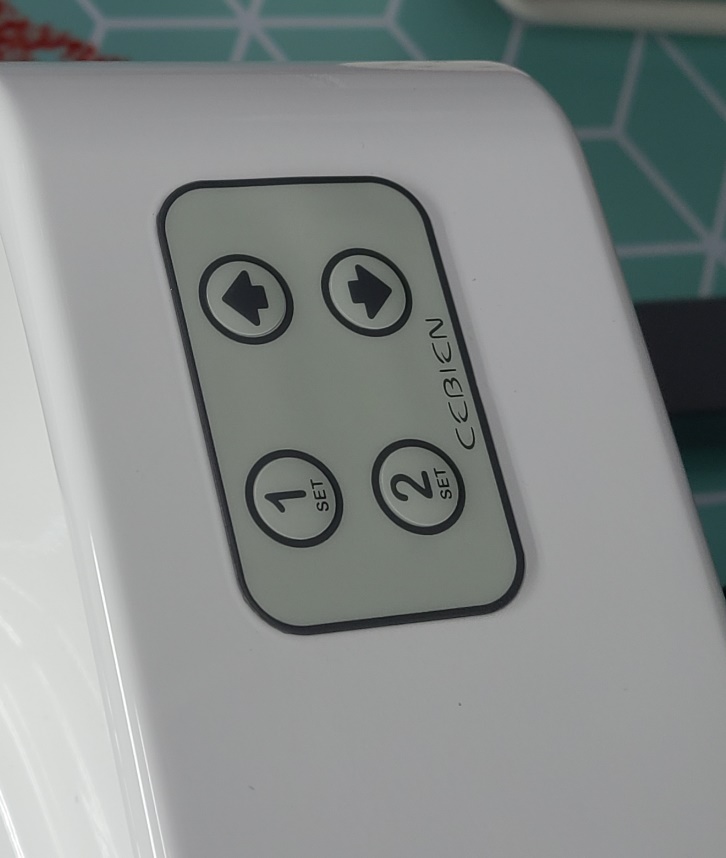

제어부도 설계됐습니다. 높낮이 조절 버튼, 사용자 설정 메모리 기능(자주 사용하는 높이를 저장하여 버튼 하나로 이동), 연속 승강 기능(버튼을 누르는 동안 지속 이동), LIMIT 스위치(최저/최고 위치에서 자동 정지)를 포함했습니다. 특히 메모리 기능은 가족 중 여러 사람이 서로 다른 선호 높이를 저장해 놓고 자신에게 맞는 높이로 즉시 이동할 수 있게 하는 편의 기능으로, 배리어프리 제품의 실용성을 높이는 요소였습니다.
목욕 보조 의자 — 겨드랑이 지지대와 기립 보조 구조
목욕 보조 의자의 상세 설계에서 가장 중요한 요소는 겨드랑이 지지대(보듬이 뭉치) 구조였습니다. 각관을 겹쳐 사용하는 레일 구조로 200mm 범위에서 수동 길이 조절이 가능하도록 설계했습니다. 레버를 해제하면 에어 실린더(Air Cylinder, 10~15kgf)가 서서히 밀어 올려 원하는 위치에서 레버를 잠글 수 있는 구조입니다. 에어 실린더를 사용한 이유는 전기 없이도 부드럽게 작동하는 수동 조작을 구현하기 위해서입니다.
겨드랑이 지지대는 자유도를 부여하여 개인 신체 차이를 극복하도록 설계됐습니다. 체형이 다른 사용자의 어깨 너비와 겨드랑이 위치에 맞게 좌우 조절이 가능하고, 다단 잠금 장치로 원하는 위치에서 고정할 수 있습니다. 잠금자는 플렉시블한 소재를 사용하여 체형 변화에도 어느 정도 대응할 수 있도록 했습니다.
의자 시트와 등판 형상도 설계됐습니다. 시트는 착석 높이 400mm에서 시작하여 450mm 스트로크 이동으로 신장 175cm 성인의 겨드랑이 높이까지 올라올 수 있어야 합니다. 의자 전체를 강체(SUS 소재)로 먼저 제작하여 구조 강성을 검증하고, 이후 플라스틱 커버를 씌우는 2단계 제작 방식을 채택했습니다. 이는 강성 검증 전에 외관 마감을 완성하면 검증 후 설계 변경 시 커버를 다시 제작해야 하는 낭비를 막기 위한 것이었습니다.
습식 환경 CAE — 400kgf 충격에도 안전한가
세면대 승강 레일 강성 검증 — 세 가지 하중 조건

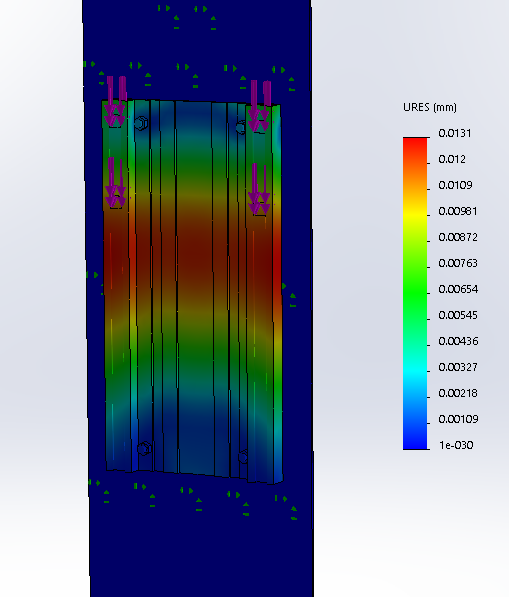

CAE(Computer Aided Engineering) 구조 해석을 통해 설계의 안전성을 검증했습니다. 세면대 승강 레일에 대해 세 가지 하중 조건으로 해석을 수행했습니다. 조건 1: 체중과 기구 무게를 합한 150kgf 하중을 도브테일 부분에 수직 방향으로 부가. 조건 2: 동일한 150kgf를 도브테일 부분에 수직과 수평 방향 동시 부가(사용자가 기울거나 기대는 상황 모사). 조건 3: 체중·관성·안전율을 모두 고려한 400kgf의 극한 하중 부가.

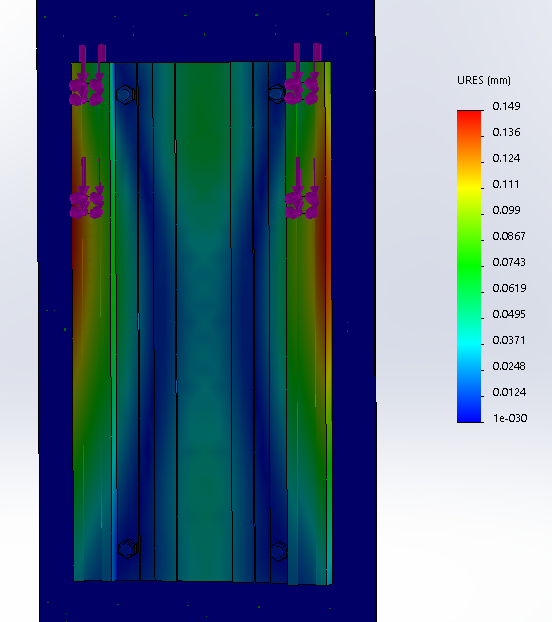

해석 결과는 설계의 강건성을 확인해 주었습니다. Al6063 T6 소재, 기본 두께 3T 조건에서 150kgf 정하중 조건의 최대 응력은 항복 강도 이하로 강건했습니다. 최대 변위는 0.01mm 수준이었습니다. 400kgf 극한 하중 조건에서도 최대 변위가 0.15mm로, 소성 변형(영구 변형)이 시작되는 값과 큰 차이가 있었습니다. 하중 제거 시 완전히 복원되는 탄성 변형 범위 내에 있었습니다.
해석에서 확인된 취약 부위는 4점 마운트의 중간 구간에 도브테일이 위치하는 경우였습니다. 이 경우 앵커와 앵커 사이의 외팔보 효과로 응력이 증가할 수 있어, 최종 설계에서 도브테일의 이동 범위를 4점 마운트 내부로 제한하거나 중간 마운트를 추가하는 방안이 검토됐습니다. 이 해석 결과가 마운트 위치 배치 설계의 기준이 됐습니다.
습식 환경 특수성 — 방수·방청·내식성 검토
욕실 환경은 일반 실내 환경과 근본적으로 다릅니다. 물과 세정제가 직접 닿고, 습도가 100%에 가까우며, 온도 변화도 큽니다. 이 환경에서 금속 부품의 부식(녹), 도막의 박리, 플라스틱의 변색·변형이 발생할 수 있습니다. 특히 전동 액추에이터의 모터와 전기 회로 부품은 수분에 취약하여 별도의 방수 대책이 필수적이었습니다.
구조 해석 결과를 반영하여 각 부품의 소재와 표면 처리 방안을 확정했습니다. 주 구조재(승강 레일 고정부·이동부): Al6063 T6 압출재 + 아노다이징(산화 처리). 볼트·너트: SUS316(일반 SUS304보다 내식성이 우수, 해수 환경에서도 사용 가능). 리니어 액추에이터: IP44 이상 방수 등급 제품을 사용하고, 모터 부위는 추가적인 방수 커버 적용. 전기 배선: 욕실용 내습 케이블 사용, 접속부 방수 처리. 커버(외장): ABS 플라스틱 사출, 무광 도장으로 물방울 오염을 최소화.
도브테일 가이드의 슬라이딩 마찰면에는 POM(폴리아세탈, 기어·베어링 등에 사용되는 저마찰 엔지니어링 플라스틱) 가이드를 적용하여 소음을 줄이고 부드러운 작동을 구현했습니다. POM은 물에 젖어도 성능 변화가 거의 없어 욕실 환경에 적합합니다. 이 소재 검토 결과가 다음 단계 소재 선정의 기초가 됐습니다.
Al6063 · SUS316 · ABS — 습식 환경 최적 소재 조합
부품 기능별 최적 소재 매칭
구조 해석 결과와 습식 환경 요건을 종합하여 각 부품의 최적 소재를 확정했습니다. 주 구조재(승강 레일, 의자 프레임): Al6063 T6 또는 Al6061 T6. 두 소재 모두 압출 가능하며, 일반적으로 건축 분야에서 Al6063을 더 많이 사용하여 구매 단가가 낮습니다. 인장 강도는 Al6061이 약 20% 높지만, CAE 해석 결과 Al6063으로도 충분한 강성이 확보됨을 확인했습니다. 기본 두께는 3T로 설정하고, 취약 부위는 두께를 증가시켰습니다.
체결부(볼트·너트·브라켓): SUS316. SUS304보다 몰리브덴 함량이 높아 염소 이온에 의한 부식(욕실 세정제의 주성분)에 강합니다. 의자 시트·등받이: 4T, 5T SUS 판재를 레이저 컷팅 후 절곡. 강도와 내식성이 우수하며, 추후 플라스틱 커버 적용 예정. 파이프·관재: 밀리 치수(30~32mm)보다 인치 규격품(25A ≈ 33.4mm)이 시중에서 구하기 쉬워 인치 규격으로 변경됐습니다. 커버 외장재: ABS 플라스틱 사출. 가공이 자유롭고 표면 마감이 우수하며 욕실 화학 약품에 내성이 있습니다.
소재 선정과 함께 공법도 확정됐습니다. 레일 단면 형상이 있는 구조재는 압출(Extrusion), 판재 부품은 레이저 컷팅+절곡(Laser Cutting + Bending), 복잡한 형상의 스프링 부품은 CNC 스프링 성형, 외장 커버는 사출(Injection Molding). 이 소재-공법 조합이 BOM에 정리됐으며, 각 공법에 맞는 협력 업체 선정의 기준이 됐습니다.
강체 제작 → 기능 검증 → 커버 마감 — 2단계 시제품 전략
1단계: 강체 시제품 제작과 기구 작동성 검증

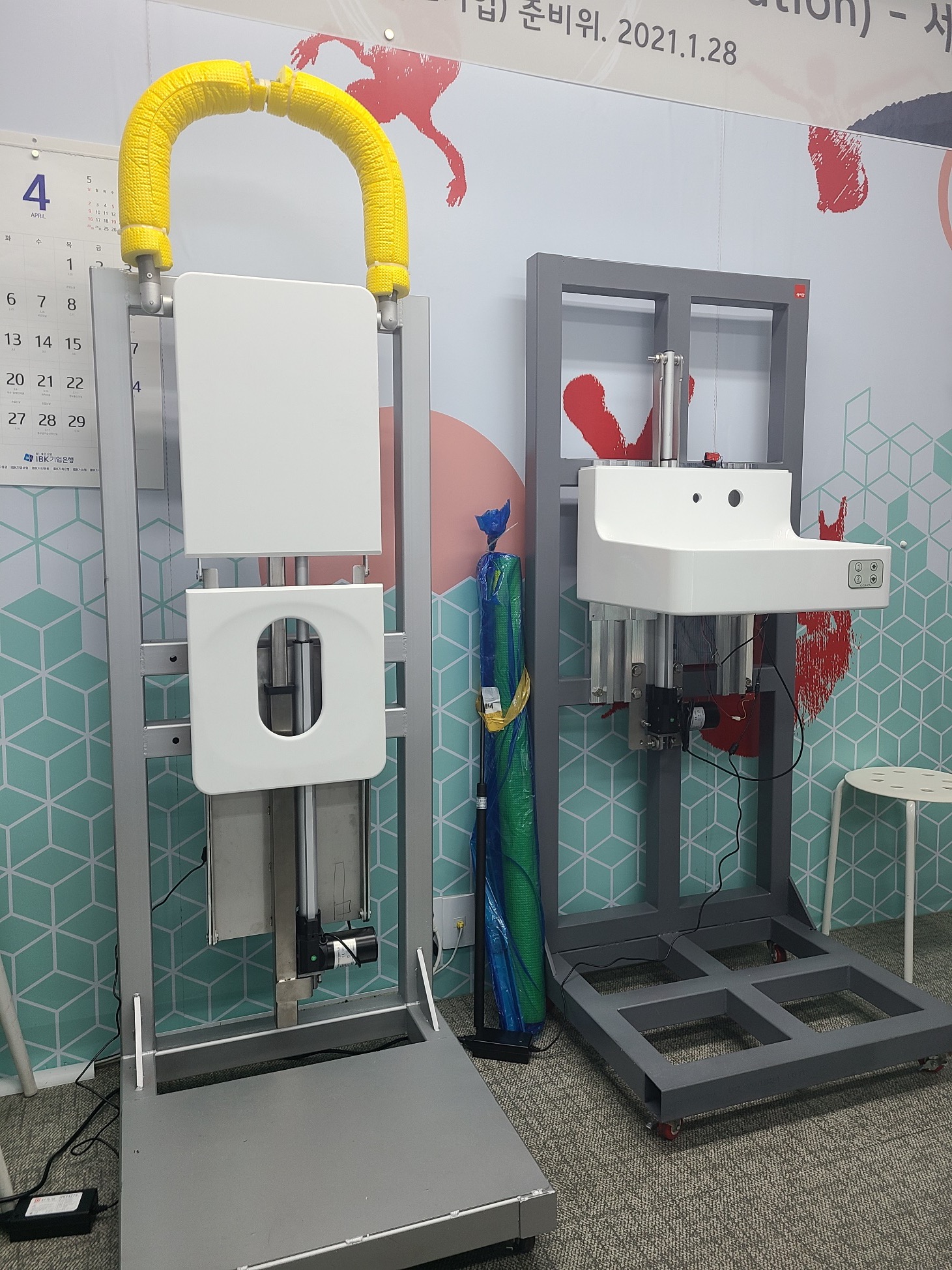

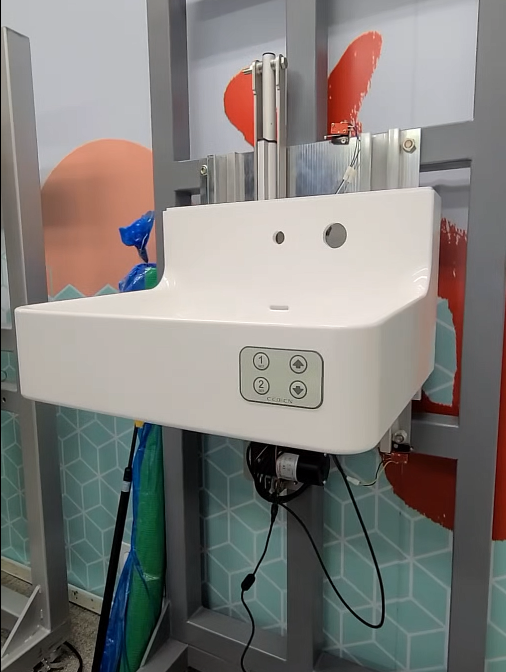

시제품 제작은 '강체 먼저, 커버 나중' 전략으로 진행됐습니다. 외장 플라스틱 커버 없이 금속 구조체만으로 구성된 강체(Skeleton) 시제품을 먼저 제작하여 기구 작동성을 확인했습니다. 외장을 덜어내면 내부 메커니즘이 노출되어 문제 발견이 쉽고, 설계 변경 시 비용이 작습니다. 이 전략은 복잡한 기구 제품 개발에서 시행착오 비용을 최소화하는 효과적인 방법입니다.

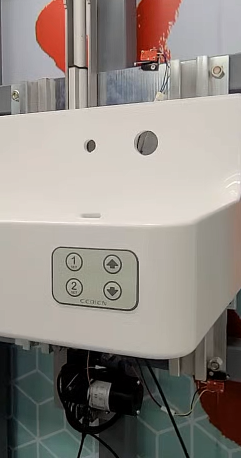

세면대 강체 시제품 검증에서 확인한 항목들: 커플러를 통한 액추에이터-이동자 연결 및 승강 동작, 도브테일 가이드의 슬라이딩 부드러움과 편심 하중 대응, LIMIT 스위치 작동 정확도, 수동 조작 시 저항력 수준, 배관 플렉시블 호스 처리 가능성. 목욕 보조 의자 강체 시제품 검증: 전동 액추에이터 승강 동작 및 사선 이동 구현 여부, 겨드랑이 지지대 수동 연장 기구 작동성, 에어 실린더 지지력 적정성, 힌지 부위 강성.
강체 시제품 테스트 과정에서 몇 가지 설계 변경 사항이 도출됐습니다. 의자 겨드랑이 지지대의 반경 제한 문제—사선 이동 시 겨드랑이 지지대의 회전 반경이 주변 공간을 침범하는 경우가 발생하여 힌지 위치를 조정했습니다. 에어 실린더 사이즈도 초기 선정값에서 수직 방향 지지력이 충분하지 않아 더 큰 사이즈로 교체됐습니다. 이러한 설계 변경을 거쳐 의도한 기능이 모두 정상 작동함을 확인했습니다.
내구성 검증 — 반복 승강 사이클 테스트
기구 작동성 확인 후 내구성 검증을 진행했습니다. 승강 반복 사이클 테스트에서 설정 횟수(수천 회 반복)의 승강 후 도브테일 가이드의 마모 상태, 액추에이터 성능 저하 여부, 볼트 풀림 여부, 커플러 연결부 피로 손상 여부를 점검했습니다. POM 가이드는 마모가 적고 슬라이딩 특성이 유지됨을 확인했습니다. 액추에이터 성능은 제조사의 내구성 사양(수만 회) 내에서 문제없음을 확인했습니다.
습식 내구성 시험도 수행됐습니다. 온수 분사 조건에서의 방수 성능, 세정제 침지 후 소재 변화 여부, 반복 濡れ(적심) 후 금속 부품 부식 여부를 점검했습니다. SUS316 체결 부품에서는 이상이 없었으나, 초기 Al 압출재의 아노다이징 처리가 불균일한 부분에서 미세한 부식 흔적이 발견됐습니다. 이를 반영하여 아노다이징 공정 품질 기준을 강화하고, 취약 부위에 실리콘 씰(Sealant) 처리를 추가했습니다.
낙하 충격 테스트도 진행됐습니다. 세면대 이동자가 갑자기 하강하는 상황(예: 정전으로 액추에이터 잠금 해제 시)을 시뮬레이션하여 구조물의 충격 내성을 확인했습니다. 액추에이터의 자기 잠금(self-locking) 특성—스크류 방식 액추에이터는 역방향 하중에서도 웜 기어 효과로 자동 잠금됨—으로 정전 시에도 이동자가 갑자기 하강하지 않음을 확인했습니다. 이 자기 잠금 특성이 안전 요건을 충족하는 중요한 확인 사항이었습니다.
배리어프리 욕실의 표준을 만들다
BOM 완성 — 소재·공법·협력사 특정
시제품 검증 결과를 반영하여 최종 BOM(Bill of Materials, 부품 명세서)을 완성했습니다. BOM에는 각 부품의 부품명, 수량, 소재, 제조 공법, 협력 가능 업체 리스트가 포함됐습니다. 세면대 승강 시스템 기준으로 주요 부품은 압출 레일(Al6063, 아노다이징), 도브테일 가이드 슬라이더(POM), 커플러(SUS 절곡품), 리니어 액추에이터(150kgf/20mm·sec), 제어 PCB(높낮이 조절·메모리·LIMIT 스위치 연동), LIMIT 스위치(2개), SUS316 볼트·너트 세트, ABS 외장 커버 등으로 구성됐습니다.
양산 단가 목표 달성 가능성도 검토됐습니다. 리니어 액추에이터가 가장 단가가 높은 부품으로, 국내·중국 공급처와 OEM 협력 가능성을 조사했습니다. 중국 업체 활용 시 단가를 약 40% 절감할 수 있었으나, 품질 안정성 검증이 필요했습니다. 1차 양산 단계에서는 국내 검증된 액추에이터를 사용하고, 물량이 증가하면 단계적으로 원가 최적화를 추진하는 방향으로 세비앙에 제안됐습니다.
설치 가이드도 함께 작성됐습니다. 욕실 타일 벽면의 앵커 위치, 배관 연결 방법, 전기 배선 방법, 컨트롤러 조작법이 포함됐습니다. 일반 인테리어 업체도 설치할 수 있도록 설치 과정을 최대한 표준화하고 단순화했습니다. 이 설치 가이드가 세비앙의 고객 납품 및 A/S 지원의 기초 문서가 됐습니다.
배리어프리 제품 개발의 의미와 알앤비디파트너스의 역할
이 프로젝트는 일반 제조업 R&D와 다른 특별한 의미를 갖습니다. 배리어프리 제품은 사용자의 '생활 독립성'과 '존엄성'에 직접 관련됩니다. 전동으로 높이가 조절되는 세면대는 단순한 편의 기기가 아니라, 노인이나 장애인이 '보호자의 도움 없이 스스로 세면할 수 있는' 삶의 질을 결정하는 도구입니다. 이 제품이 얼마나 잘 작동하고, 얼마나 오래 신뢰성 있게 동작하는가가 실제 사용자의 일상에 직접 영향을 미칩니다.
알앤비디파트너스는 이 프로젝트에서 사용자 분석에서부터 기구 설계, CAE 해석, 소재 선정, 시제품 제작 지원, BOM 완성까지 제품 개발의 전 과정을 수행했습니다. 특히 욕실이라는 습식 환경에서의 기계 설계는 일반 실내 제품 설계와 다른 특수한 요건을 요구합니다. 방수·방청 소재 선정, 모터 방수 처리, 습식 CAE 해석 경험이 이 프로젝트에서 축적됐습니다. 배리어프리라는 사회적 가치와 기술적 도전이 만나는 지점에서 의미 있는 성과를 만들어낸 프로젝트였습니다.
개발된 제품은 단순히 세비앙의 사업 아이템을 넘어, 초고령사회에서 필요한 배리어프리 욕실 표준 모델의 가능성을 보여주는 사례입니다. 정부의 노인·장애인 주거 보조 사업, 복지관 및 요양 시설 설치 등 다양한 채널로의 확산이 기대되는 제품입니다. 이 프로젝트가 국내 배리어프리 욕실 기기 시장의 씨앗이 되기를 기대합니다.
